Simulación de red en Cisco Packet Tracer - Ver funcionamiento ARP e ICMP

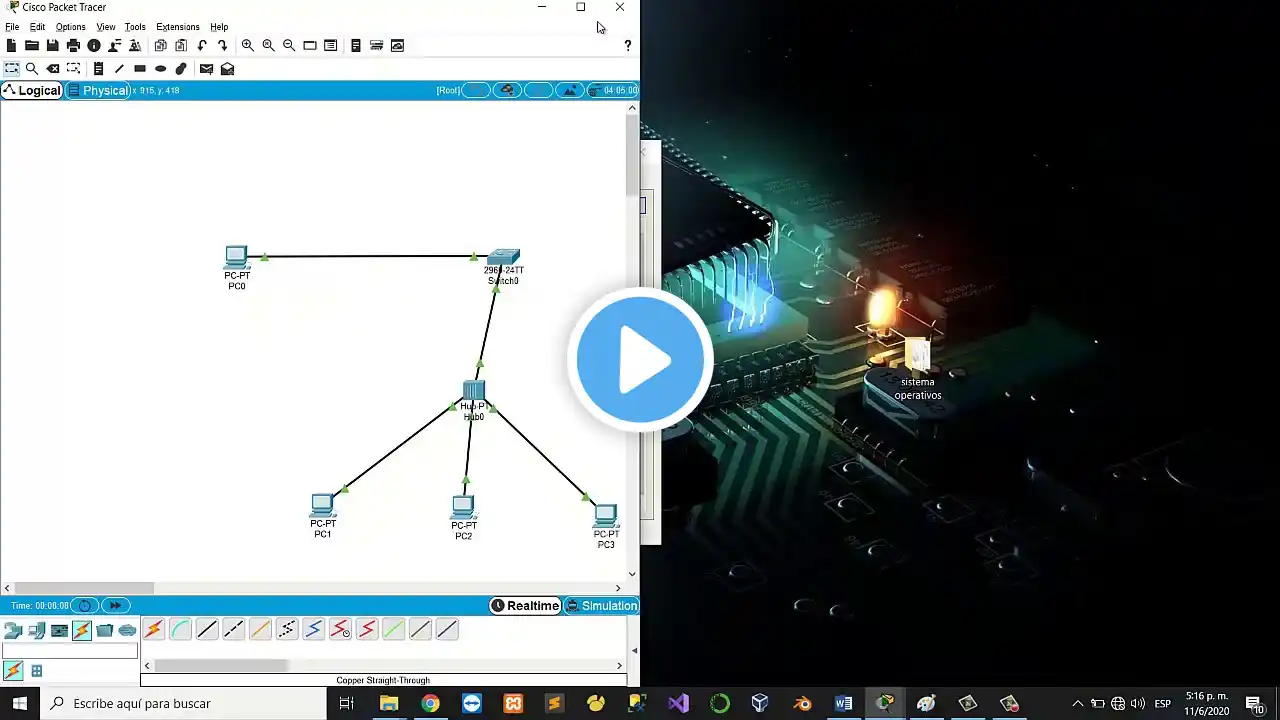

Maxibanex Rodriguez Garcia Matr.: 1-19-1876 INF-411-001 - REDES Y COMUNICACIONES Identificar campos en un PDU. Ver funcionamiento ARP e ICMP 1) Dibujar el diagrama A con los dispositivos especificados 2) Asignarles direcciones IP del mismo segmento a las PCs. Anotar las direcciones IP y MAC de cada equipo PC0 IP: 192.168.5.15 MAC: 000B.BE77.C979 PC1 IP: 192.168.5.16 MAC: 000D.BD62.4010 PC2 IP: 192.168.5.17 MAC: 00E0.8F6D.52CB PC3 IP: 192.168.5.18 MAC: 00D0.BC87.97BB 3) Agregar un PDU Simple desde PC0 a PC1. Como es la primera vez que envían datos, se debe crear un paquete ARP adicional. Este paquete se enviará primero antes del ICMP. Cuando quiera repetir esta parte debe reiniciar los equipos del mapa de red 4) Dar click en el paquete ICMP y ver la configuración. ¿Tiene Información de la Trama Ethernet? 5) Ir a simulación y darle a que ejecute un paso, hacer un paso a la vez 6) Debe enviarse el paquete ARP y cuando esté en el switch ver los detalles del PDU e identificar y tomar captura de: Dentro de la trama Ethernet: Preámbulo, MAC Destino, MAC Origen Dentro de ARP: Direcciones MAC origen y destino, IP Origen, IP Destino 7) Cuando llegue al HUB, ver cómo hace la repetición de paquetes. ¿El paquete se repite por donde vino también? 8) Cuando el mensaje llegue a PC1, dar click en el PDU de respuesta e identificar y tomar captura de: Dentro de la trama Ethernet: Preambulo, MAC Destino, MAC Origen Dentro de ARP: Direcciones MAC origen y destino, IP Origen, IP Destino 9) Continuar hasta que el paquete ARP regrese al origen correctamente 10) Seguir ahora con el paquete ICMP. Dar click sobre él y ver la configuración del PDU. ¿Tiene Información de la Trama Ethernet? ¿La MAC destino pertenece a la de PC1? En la parte de ICMP identificar el Tipo de mensaje ICMP, campo TYPE. Investigue y conteste cuál es la descripción de ese tipo de mensaje 11) Ir paso a paso hasta que llegue a PC1 12) Cuando el mensaje llegue a PC1, capturar el PDU de respuesta e identificar y tomar captura de: Direcciones MAC origen y destino en la trama Ethernet Direcciones IP origen y destino en el paquete IP 13) Tipo de mensaje ICMP, campo TYPE. ¿Cuál es la descripción de ese tipo de mensaje?
